鍛件熱處理時需要注意些什么呢？

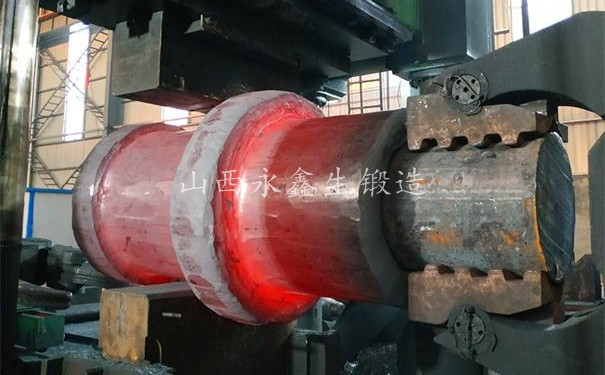

       鍛件是指通過對金屬坯料進行鍛造變形而得到的工件或毛坯。利用對金屬坯料施加壓力，使其產生塑形變形，可改變其機械性能。鍛件按坯料在加工時的溫度，可分為冷鍛溫鍛和熱鍛。冷鍛一般是在室溫下加工，熱鍛是在高于金屬坯料的再結晶溫度下加工。

      由于鍛件的斷面尺寸大，生產過程復雜，其熱處理應考慮以下特點：組織性能很不均勻；晶粒粗細不均；存在較大殘余應力；一些鍛件容易穿產生白點缺陷，因此，鍛件熱處理的任務，除了消除應力，降低硬度之外，主要是預防鍛件出現白點；其次則是使鍛件化學成分均勻化，調整與細化鍛件組織。還有鍛件熱處理通常是與鍛后冷卻結合在一起進行的。

      防止白點處理：對白點敏感的鍛件進行鍛后冷卻與熱處理時，若能將氫大量擴散出去，同時盡量減小組織應力，就可避免產生白點。

      正火回火處理：對于白點不敏感鋼種和鑄錠經過真空處理的鍛件，由于鍛件基本不會產生白點，在鍛后則采取正火回火處理，使鍛件晶粒細化、組織均勻。

      在實際生產中，多數鍛件是鍛后接著熱裝爐進行正火回火處理。鍛后空冷的鍛件只能冷裝爐進行正火回火處理。正火后進行過冷的目的是為了降低鍛件的中心溫度，經適當保溫使溫度均勻，同時也能起到除氫的作用。過冷溫度因鋼種不同而不同，一般熱裝爐為350-400℃或400-450℃，冷裝爐為300-450℃。

---

我們只做好鍛件www.igjbgog.cn

文章原創如需轉載請注明永鑫生鍛造廠提供！
