加工鍛件時的工序是怎樣的？
鍛后熱處理工藝不當對鍛造鍛件產生的影響通常有：硬度過高或硬度不夠，由于鍛后熱處理工藝不當而造成的鍛造鍛件硬度不夠的原因是：淬火溫度太低；淬火加熱時間太短；回火溫度太高；多次加熱引起鍛造鍛件表面嚴重脫碳；鋼的化學成分不合格等。
由于鍛后熱處理工藝不當而造成的鍛造鍛件硬度過高的原因是冷卻太快；正火或回火加熱時間太短：鋼的化學成分不合格等。硬度不均，造成硬度不均的要原因是熱處理工藝規定不當，例如一次裝爐雖過多或保溫時太短；或加熱引起鍛造鍛件局部脫碳等。
因此，在鍛造加工完鍛造鍛件的以后，在鍛后熱處理的時候也要格外注意，不然會影響鍛造鍛件的質量。

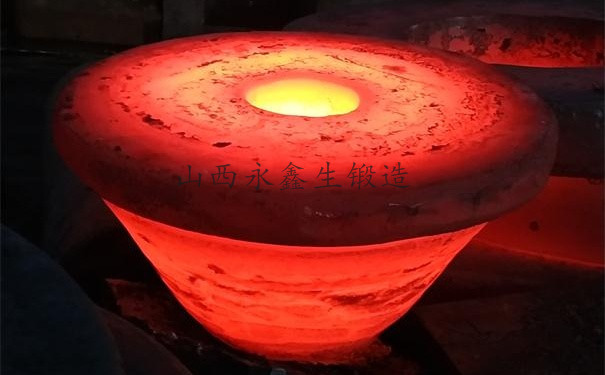

鍛造廠鍛造前需要有一套鍛造方案或者工序，進而在鍛造加工時采用這樣的工序來進行鍛造所需的鍛件。它具體的準備包括原材料選擇、算料、下料、加熱、計算變形力、選擇設備、設計模具。此外，鍛造前還需選擇好潤滑方法及潤滑劑。看看鍛造廠鍛造工藝的如下具體步驟。
算料與下料是提高材料利用率，實現毛坯精化的重要環節之一。過多材料不僅造成浪費，而且加劇模膛磨損和能量消耗。下料若不稍留余量，將增加工藝調整的難度，增加廢品率。此外，下料端面質量對工藝和鍛件質量也有影響。
加熱的目的是為了降低鍛造變形力和提高金屬塑性。但加熱也帶來一系列問題，如氧化、脫碳、過熱及過燒等。準確控制始鍛及終鍛溫度，對產品組織與性能有極大影響。
火焰爐加熱具有費用低，適用性強的優點，但加熱時間長，容易產生氧化和脫碳，勞動條件也需不斷改善。電感應加熱具有加熱迅速，氧化少的優點，但對產品形狀尺寸及材質變化的適應性差。
鍛造成形是在外力作用下產生的，因此，正確計算變形力，是選擇設備、進行模具校核的依據。對變形體內部進行應力應變分析，也是優化工藝過程和控制鍛件組織性能所不可缺少的。
變形力的分析方法主要有四種。主應力法雖不十分嚴密，但比較簡單直觀，可以計算出總壓力及鍛件與工具接觸面上的應力分布。
滑移線法對于平面應變問題是嚴格的，對于高件局部變形求解應力分布比較直觀，但適用范圍較窄。上限法可以給出高估的載荷，上限元還可以預計變形時工件外形變化。
有限元法不僅可以給出外載荷及工件外形的變化，還可以給出內部的應力應變分布，缺點是用計算機的機時較多，特別是按彈塑性有限元求解時，需要計算機容量較大，機時較長。近來有趨勢采用聯合的方法分析問題，例如，用上限法進行粗算，在關鍵部位用有限元細算。
減少摩擦，不僅可以節約能源，還可以提高模具壽命。由于變形比較均勻，有助于提高產品的組織性能，減少摩擦的重要措施之一就是采用潤滑。由于鍛造的方式不同及工作溫度的差異，所用潤滑劑也不同。玻璃潤滑劑多用于高溫合金及鈦合金鍛造。對鋼的熱鍛，水基石墨是應用很廣泛的潤滑劑，對于冷鍛，由于壓強很高，鍛前往往還需要進行磷酸鹽或草酸鹽處理。
上面所述就是鍛造廠在鍛造工藝過程中需要用到的工序，按照這樣的工序，會使鍛件質量更有保障。
我們只做好鍛件www.igjbgog.cn
文章原創如需轉載請注明永鑫生鍛造廠提供！
